Если лэптоп перестал заряжаться, самопроизвольно отключается при нагрузке или не реагирует на кнопку старта, проверьте целостность входного разъема и состояние контроллера чарджера. При обнаружении следов окисления, прогаров на текстолите или короткого замыкания в первичной обвязке немедленно обесточьте устройство и извлеките аккумулятор. Эксплуатация техники с неисправными силовыми каскадами ведет к выходу из строя мультиконтроллера, видеочипа или центрального процессора из-за скачков напряжения.
Инженеры лаборатории восстанавливают работоспособность портативных компьютеров за 1–3 рабочих дня. Мастера заменяют пробитые мосфеты, восстанавливают разрушенные дорожки после залития жидкостью и устанавливают оригинальные ШИМ-контроллеры. В наличии на складе 1500 видов комплектующих для марок ASUS, Apple, Lenovo, HP и Dell. На каждый установленный компонент и выполненную пайку действует гарантия 12 месяцев. Диагностика узлов распределения энергии проводится на осциллографе и тепловизоре для точного поиска дефектного элемента. Подробная информация об услугах нашего сервисного центра и запись на ремонт доступны на сайте https://noteband.ru/.
Симптомы короткого замыкания в первичных и вторичных цепях питания материнской платы
Первым делом проверьте индикатор на корпусе зарядного устройства: если при подключении штекера лампочка гаснет или начинает мигать, срабатывает защита от перегрузки из-за замыкания во входном каскаде. Измерьте сопротивление на разъеме мультиметром в режиме прозвонки. Значение близкое к нулю сигнализирует о пробое входных мосфетов или керамических конденсаторов. Часто неисправность сопровождается характерным щелчком или слабым писком со стороны системной платы при попытке включения. В этом случае подача тока блокируется контроллером, чтобы предотвратить возгорание текстолита.
Локализовать дефект в первичной линии 19V можно по сильному нагреву компонентов. Неисправный диод Шоттки, транзистор или фильтрующий конденсатор за доли секунды разогреваются до температуры выше 100 градусов Цельсия. При визуальном осмотре ищите потемнения лака, вздутия на корпусах микросхем или прогоревшие дорожки. Если устройство не реагирует на кнопку пуска и не заряжает аккумулятор, вероятно, поврежден первый защитный ключ. При этом дежурные напряжения 3.3V и 5V будут отсутствовать, так как ШИМ-контроллер не получает ток от внешнего блока.
Различия между входным каскадом и низковольтными линиями
Замыкание во вторичных цепях проявляется иначе: аппарат может подавать признаки жизни на одну секунду. Кулер успевает сделать пару оборотов, загораются светодиоды, после чего происходит моментальное отключение. Это типичное поведение при пробое в каналах процессора, видеочипа или оперативной памяти. Здесь рабочие напряжения низкие, но токи достигают десятков ампер. Если мультиметр показывает короткое замыкание на дросселях питания графического ядра, велика вероятность выхода из строя самого кристалла. Важно не пытаться принудительно запускать технику, так как это увеличивает площадь термического повреждения слоев платы.
Специфический симптом пробоя в цепи зарядки АКБ – работа устройства только от батареи. Как только подключается сетевой шнур, ноутбук выключается или переходит на потребление от аккумулятора, игнорируя внешнюю сеть. Это случается из-за выхода из строя чарджера или пробитого переключающего мосфета. Проверить это можно, вынув батарею и попробовав включить технику напрямую. Если старта нет, ищите неисправную деталь в обвязке контроллера заряда. Часто виновником оказывается пробитый керамический конденсатор, который замыкает линию на землю.
В современных ультрабуках короткое замыкание в разъеме USB или аудиовыходе способно заблокировать запуск всей системы. Поскольку линии данных напрямую связаны с южным мостом или хабом, повреждение порта вызывает защитную реакцию контроллера. Визуально это проявляется как отсутствие индикации зарядки при исправном блоке. Прозвоните контакты USB: сопротивление между шиной питания 5V и массой должно стремиться к бесконечности. Если оно составляет единицы Ом, необходима замена порта или ограничительного диода.
Диагностика вторичных цепей требует использования лабораторного блока с регулировкой силы тока. Подайте небольшое напряжение (около 1V) на линию с низким сопротивлением и используйте тепловизор или спирт для поиска греющегося участка. Испарение жидкости с поверхности конкретного чипа точно укажет на место дефекта. Помните, что для некоторых видеокарт и процессоров сопротивление в 1-3 Ома считается нормой из-за архитектурных особенностей. Не путайте низкое внутреннее сопротивление кристалла с полным электрическим пробоем на землю.
Риски использования неоригинальных блоков питания и последствия пробоя входных ключей
Покупайте только заводские адаптеры с соответствующей силой тока и напряжением, так как дешевые аналоги лишены схем защиты от скачков напряжения и высокочастотных помех. В дешевых зарядных устройствах часто отсутствуют фильтрующие конденсаторы и качественные ШИМ-контроллеры, что приводит к пульсациям выходного напряжения выше допустимых 50-100 мВ. Это перегревает входные каскады и деградирует диэлектрик внутри многослойной платы. Использование подделки с завышенными характеристиками на этикетке провоцирует перекос фаз во внутренних преобразователях, из-за чего пластиковый корпус штекера плавится, а контроллер заряда перестает верно определять емкость аккумулятора.

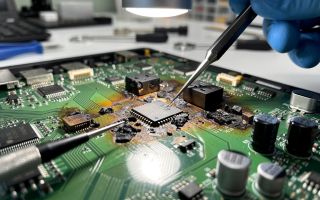

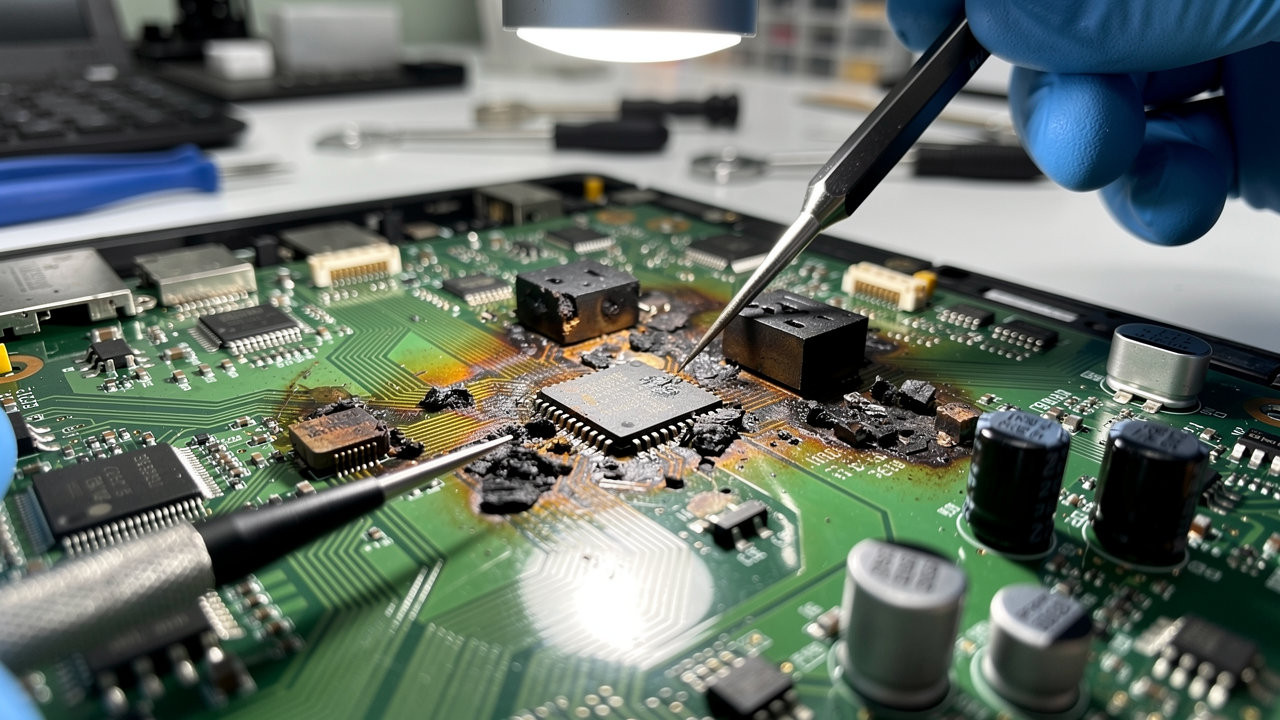

Пробой входных ключей (MOSFET) мгновенно пропускает 19-20 Вольт со входа напрямую на основную шину, рассчитанную на более низкие значения. В результате такого короткого замыкания выгорают не только полевые транзисторы, но и мультиконтроллер, шим-модуляторы процессора и сам центральный чип, стоимость замены которого составляет до 70% цены устройства. При сквозном пробое ток находит путь через пробитый затвор, прожигая текстолит на несколько слоев вглубь, что делает восстановление материнской платы невозможным. Установка качественных защитных диодов и супрессоров в авторизованной мастерской предотвращает подобные сценарии, блокируя импульс на входе до того, как он достигнет дорогостоящих узлов. Регулярная диагностика разъема на наличие люфта и замена изношенного кабеля снижают вероятность возникновения искрения и последующего выхода электроники из строя.
Диагностика неисправности контроллера заряда при отсутствии индикации подключения адаптера
Начните проверку с замера напряжения на входных мосфетах, которые стоят сразу после разъема. Если на затворе первого ключа присутствует 19V (или 20V для Type-C), но ток не проходит дальше, вероятно, мультиконтроллер заблокировал открытие транзистора из-за короткого замыкания в нагрузке. Используйте мультиметр в режиме прозвонки, чтобы измерить сопротивление на токоизмерительном резисторе относительно земли. Значение ниже 10-20 Ом указывает на пробой в узлах вторичных преобразователей или керамических конденсаторах. Исправный узел на этом этапе должен показывать килоомы.
Проверка условий старта ШИМ-контроллера
Осциллографом проверьте обмен данными по шине SMBus между контроллером и аккумулятором на контактах SDA и SCL. Отсутствие импульсов или постоянный низкий уровень свидетельствуют о неисправности самой батареи, «подтяжки» к линии питания 3.3V или пробое защитных стабилитронов. Часто замена микросхемы не требуется, если виновником оказывается битый защитный диод в цепи определения ID-резистора центрального пина штекера. Без идентификации блока питания система ограничивает потребление тока и отключает световую индикацию.
Измерьте падение напряжения на диодной сборке, защищающей входы чарджера от статики. При значениях близких к нулю (короткое замыкание) контроллер будет постоянно находиться в режиме сброса. Выпаяйте подозрительный компонент и проверьте появление дежурных напряжений 3.3V и 5V. Если после удаления защиты индикация восстановилась, установите новый диод с аналогичными характеристиками для предотвращения повторных поломок от статического электричества при подключении кабеля.
При замене контроллера убедитесь, что сопротивление по линии фазы (Phase) составляет сотни килоом. Пробитый верхний ключ в плече зарядки аккумулятора мгновенно выведет из строя новую деталь при первом включении. После установки чипа подавайте напряжение с лабораторного блока питания, ограничив ток до 100-200 мА. Это позволит безопасно проверить реакцию устройства и наличие обмена данными по шине без риска выжечь внутренние слои текстолита при скрытых дефектах.
Почему ноутбук не включается после перепада напряжения: деградация ШИМ-контроллеров
Сразу после скачка напряжения в электросети проверьте исправность внешнего блока питания мультиметром: выходное напряжение должно соответствовать номиналу на наклейке (обычно 19V или 20V) с погрешностью не более 0.5V. Если адаптер исправен, но устройство не реагирует на кнопку старта, основной причиной часто становится пробой или термическая деградация ШИМ-контроллера. Эта микросхема преобразует высокое напряжение от аккумулятора или сети в низкие значения (1.0V, 1.2V, 3.3V, 5V), необходимые для работы процессора, оперативной памяти и видеочипа. При резком всплеске амплитуды тока внутренние транзисторные ключи контроллера перегреваются, что приводит к короткому замыканию на системной плате или обрыву внутренних логических связей.
Механизм повреждения микросхем управления
- Пробой верхнего плеча MOSFET-транзистора пропускает 19 вольт напрямую на низковольтные линии.
- Выгорание диодов Шоттки в обвязке стабилизатора блокирует запуск дежурного режима.
- Кристалл ШИМ-контроллера получает микротрещины из-за мгновенного локального нагрева до 200°C.
- Нарушается обмен данными по шине SMBus между контроллером заряда и мультиконтроллером.

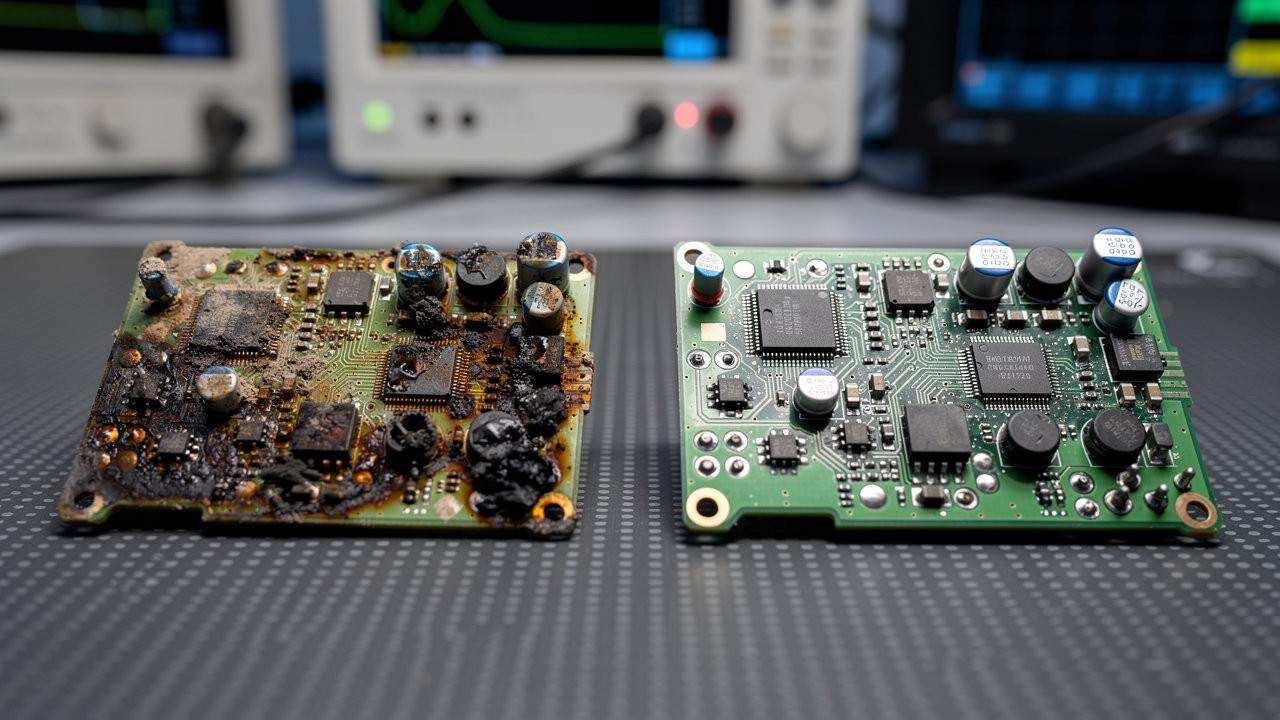

Деградация полупроводников коварна тем, что техника может запускаться через раз или самопроизвольно отключаться под нагрузкой. Инженер определяет неисправность с помощью осциллографа, замеряя форму сигнала на дросселях фаз. Отсутствие «пилы» или наличие постоянного напряжения вместо импульсного подтверждает выход микросхемы из строя. Замена детали требует использования паяльной станции с нижним подогревом, так как современные многослойные платы быстро отводят тепло, что мешает качественному демонтажу без повреждения соседних компонентов. После установки нового чипа обязательно проверяется сопротивление по линии нагрузки, чтобы исключить риск повторного сгорания из-за поврежденного процессора или хаба.
Чтобы защитить электронику от подобных поломок, используйте сетевые фильтры с варисторной защитой или источники бесперебойного питания с двойным преобразованием (Online-UPS). Если инцидент уже произошел, не пытайтесь многократно нажимать кнопку включения – это увеличивает область термического повреждения текстолита. Извлеките аккумулятор и отсоедините зарядное устройство до визита в мастерскую по восстановлению портативных компьютеров. Мастер заменит вышедший из строя стабилизатор и восстановит обвязку из конденсаторов и резисторов, что вернет технику в рабочее состояние без замены всей материнской платы.
