Органы управления и защиты изнашиваются раньше остальной начинки. Тумблер щёлкают тысячи раз, переключатель режимов крутят каждую смену, автомат защиты отрабатывает перегрузки. Когда такой элемент отказывает, соблазн велик: взять внешне похожий и поставить.
Иногда получается. Чаще получается наполовину: работает, но не так, как надо. Разберём, что именно нужно сравнивать.
Тумблеры и кнопки
Схема коммутации. Тумблер бывает на одно направление и на два, с одной группой контактов и с несколькими. Внешне два тумблера могут не различаться вовсе, а внутри — разное количество групп. Если в схеме второй группой заведена блокировка или сигнализация, замена на однополюсный оставит блокировку неподключённой. Опасно именно тем, что оборудование при этом работает.
Наличие нейтрального положения. Переключатель на два положения и переключатель на три с центральным «выключено» ставятся в одно и то же отверстие. Разница проявится в момент, когда оператор ожидает возможности выключить.
Фиксация или самовозврат. Кнопка с фиксацией остаётся нажатой, кнопка без фиксации возвращается сама. В цепях пуска это принципиально: замена одной на другую превращает схему с самоудержанием в схему, которая работает только пока держишь палец.
Ток и род тока контактов. Контакты, рассчитанные на постоянный ток, и контакты для переменного — не одно и то же. При постоянном токе дуга при размыкании гаснет хуже, поэтому допустимые токи для постоянки обычно ниже. Тумблер, отлично работающий в цепи переменного тока, в цепи постоянного той же величины будет подгорать.
Переключатели режимов
К перечисленному добавляется своё.

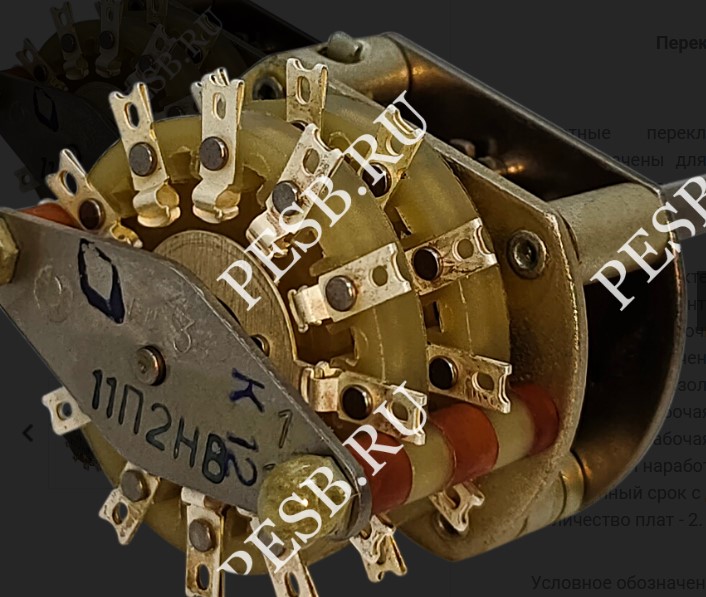

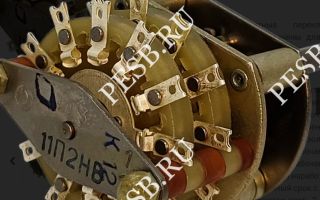

Число положений и угол между ними. Переключатель на четыре положения и на шесть внешне похожи, а рукоятка встаёт по-разному.
Порядок замыкания. Бывают переключатели, у которых при переходе цепь на мгновение разрывается, и бывают с перекрытием, где новая цепь замыкается раньше, чем разомкнётся старая. Для схемы это принципиально разное поведение, особенно если коммутируются цепи питания или измерений.
Механический ресурс. Параметр, о котором вспоминают редко, а зря: у переключателя, который крутят каждую смену, ресурс расходуется за пару лет.

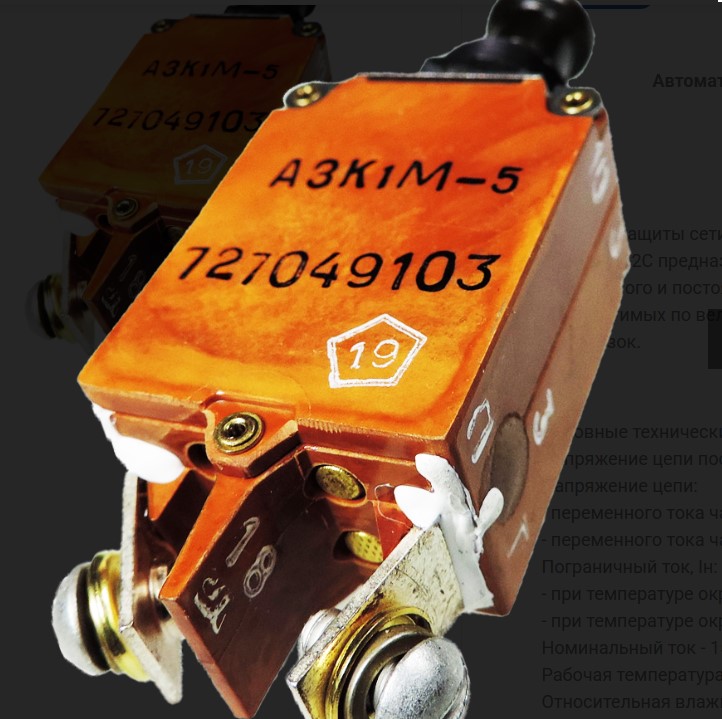

Автоматы защиты
Здесь ошибка обходится дороже всего, потому что элемент именно защитный.
Номинальный ток — очевидное. Времятоковая характеристика — то, что забывают. Один и тот же номинал может иметь разную характеристику срабатывания: для цепей с большими пусковыми токами нужна одна, для чисто резистивной нагрузки другая. Автомат «на те же ампера», но с неподходящей характеристикой, будет либо выбивать при каждом пуске двигателя, либо не сработает тогда, когда нужно.
Отключающая способность — максимальный ток короткого замыкания, который аппарат способен разорвать. Если она ниже возможного тока КЗ в этой точке, при аварии автомат разрушится вместо того, чтобы отключить.
Число полюсов и схема подключения. Кажется очевидным, но именно здесь чаще всего приходит не то: заказывают «автомат на 16», получают однополюсный вместо трёхполюсного.
Как заказывать, чтобы приехало нужное
Формулировка «тумблер на 220 вольт» или «переключатель на четыре положения» описывает десятки изделий.
Работает другое: полное обозначение с корпуса или из перечня элементов плюс номер технических условий. Номер ТУ указывает документ, где записаны и конструкция, и параметры, и перечень допустимых исполнений — по нему можно проверить, существует ли нужный вариант и чем его заменить, если исполнение снято с производства.
Если обозначение утрачено, полезнее всего фотография: тип корпуса, форма рукоятки, способ крепления и расположение выводов позволяют опознать серию быстрее, чем словесное описание.
Коротко
При замене органов управления сравнивать нужно не внешний вид, а схему коммутации, наличие фиксации, число положений, род тока и ресурс. Для автоматов защиты к этому добавляются времятоковая характеристика и отключающая способность — параметры, которые не видны снаружи, но определяют, сработает защита или нет. При оснащении рабочего пространства важно учитывать не только основное оборудование, но и надежные устройства защиты и коммутации, обеспечивающие безопасную и стабильную работу электрической сети.
