Для восстановления работоспособности бытовых приборов при скачках напряжения в сети 220В используйте оригинальные компоненты с допуском по току на 15-20% выше заводских номиналов. Стандартные предохранители и варисторы часто не успевают сработать при амплитудных колебаниях, что приводит к деградации полупроводниковых кристаллов в блоке инвертора. Проверка мультиметром только выходного напряжения недостаточна – необходимо исследовать осциллографом пульсации на конденсаторах фильтра. Превышение уровня шума выше 50 мВ свидетельствует о высыхании электролита, что становится причиной циклической перезагрузки центрального процессора или выхода из строя драйверов подсветки.
Использование универсальных блоков с некорректной силой тока провоцирует перегрев токопроводящих дорожек и межслойное оплавление текстолита. В современных моделях телевизоров и аудиосистем применяются многослойные платы, где толщина медного слоя составляет 35 мкм. Попытка устранить искрение или восстановить пробитый транзистор бытовым паяльником без нижнего подогрева приводит к отслоению контактных площадок. Квалифицированное вмешательство предполагает использование паяльных станций с термоконтролем и флюсов без содержания активных кислот, которые вызывают коррозию под корпусами BGA-микросхем через 3-4 месяца эксплуатации.
Точная диагностика узлов распределения энергии позволяет избежать замены всей материнской платы, стоимость которой достигает 70% цены нового устройства. Анализ лог-файлов через сервисный интерфейс выявляет программные сбои, вызванные некорректным завершением работы при перепадах в электросети. Установка стабилизатора с двойным преобразованием и своевременная чистка системы охлаждения от пыли снижают риск термического разрушения изоляции обмоток трансформатора. Соблюдение регламентов производителя при монтаже силовых элементов гарантирует сохранение заводских характеристик энергопотребления и продлевает срок службы техники на 3-5 лет.
Чувствительность импульсных блоков питания Philips к перепадам напряжения в бытовой сети
Для защиты внутренних узлов голландской техники устанавливайте реле контроля напряжения с порогом срабатывания 190–240 В или используйте инверторный стабилизатор. Штатные модули преобразования энергии в этих устройствах часто лишены варисторной защиты с запасом по току, что приводит к пробою первичной цепи при скачках свыше 260 В. В схемотехнике бренда часто применяются электролитические конденсаторы с низким эквивалентным последовательным сопротивлением (Low ESR). При высокочастотных помехах в сети диэлектрик внутри таких компонентов перегревается, электролит вскипает, и емкость падает с номинальных 100–470 мкФ до критических значений. Это лишает ШИМ-контроллер стабильной опоры, вызывая пульсации, которые выжигают процессор и микросхемы памяти.
Признаки деградации силового каскада из-за нестабильной электросети проявляются следующим образом:
- Устройство переходит в циклическую перезагрузку или «застывает» на логотипе из-за просадок в цепях 3.3 В и 5 В.
- Появляется характерный писк дросселей, сигнализирующий о перегрузке преобразователя.
- Индикатор дежурного режима мигает кодом, указывающим на срабатывание защиты Over Voltage Protection.
- Прогорают токоизмерительные резисторы в обвязке полевых транзисторов, что блокирует запуск системы.
Использование дешевых сетевых фильтров не спасает от импульсных выбросов длительностью в наносекунды, которые пробивают изоляцию межобмоточного слоя трансформатора. Восстановление такой аппаратуры подразумевает замену силовых ключей на аналоги с повышенным током стока и установку новых предохранителей с четким соблюдением временных характеристик срабатывания. Доверить диагностику и сложный компонентный ремонт после подобных сбоев рекомендуется инженерам специализированного сервисного центра https://philips-master.ru/.
Риски использования универсальных адаптеров с некорректной силой тока для мониторов и аудиосистем
Всегда подбирайте блок питания, ориентируясь на показатель силы тока (Амперы), указанный на задней панели монитора или саундбара. Если оригинальное устройство выдает 4.5 А, а сторонний суррогат рассчитан на 2.5 А, дефицит мощности спровоцирует перегрев трансформаторной обмотки и вздутие электролитических конденсаторов. Вторичная цепь не сможет поддерживать стабильный вольтаж под нагрузкой, что приведет к циклическим перезагрузкам или мерцанию матрицы при максимальной яркости.
При эксплуатации аудиосистем недостаточный ампераж вызывает клиппинг – обрезание пиков звуковой волны. Это проявляется в виде хрипов на низких частотах и может вывести из строя катушки динамиков. Нехватка тока заставляет выходные каскады усилителя работать в нештатном режиме, повышая температуру транзисторов до критических 90-100 градусов Цельсия, что сокращает срок службы полупроводников втрое.
Технические последствия несоответствия параметров
- Деградация диодных мостов из-за постоянной работы на пределе возможностей.
- Появление высокочастотного писка дросселей в цепях стабилизации.
- Сгорание предохранительных резисторов на материнской плате дисплея.
- Нарушение логики контроллера заряда, если речь идет о портативной акустике.
Дешевые универсальные модули часто лишены встроенной защиты от импульсных помех и скачков напряжения. В то время как заводской аксессуар сглаживает сетевые колебания, китайские аналоги транслируют весь мусор из розетки напрямую на процессор изображения. Это провоцирует выгорание отдельных пикселей или полный отказ главной платы управления. Замена таких компонентов обходится в 40-60% от стоимости нового устройства.
Штекеры сторонних производителей нередко имеют отклонения в диаметре на 0.1-0.2 мм. Плохой контакт в разъеме создает высокое переходное сопротивление. Место соединения нагревается, пластик корпуса плавится, а внутри гнезда образуется нагар. В запущенных случаях искрение в разъеме вызывает оплавление внутренних дорожек печатного монтажа, что делает восстановление работоспособности техники трудозатратным и дорогим процессом.
Для безопасной эксплуатации соблюдайте три правила:
- Напряжение (V) должно строго совпадать с номиналом (допустимо отклонение не более 0.5 В).
- Сила тока (A) внешнего источника обязана быть равной или выше заявленной производителем техники.
- Полярность коннектора должна соответствовать схеме на наклейке (плюс внутри или снаружи).
Превышение силы тока не опасно, так как потребитель возьмет ровно столько, сколько ему нужно. Однако дефицит ампер неизбежно ведет к термическому повреждению изоляции внутри импульсного блока и риску возгорания. Проверка мультиметром под нагрузкой показывает, что просадка напряжения в некачественных адаптерах достигает 15-20%, что недопустимо для цифровых микросхем, чувствительных к чистоте сигнала.

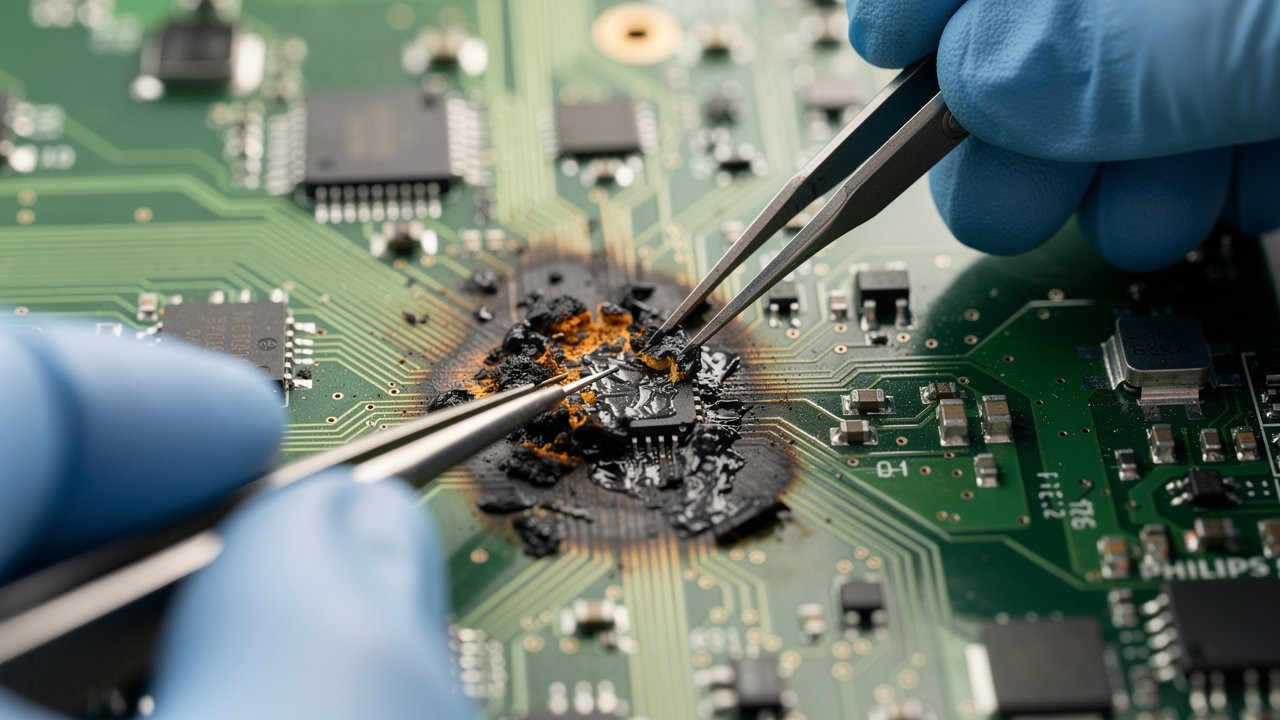

Деградация многослойных печатных плат при попытке кустарного устранения межвиткового замыкания
При обнаружении пробоя в импульсном трансформаторе или дросселе немедленно прекратите подачу напряжения и откажитесь от прогрева узла бытовым феном или нерегулируемым паяльником. Попытка выжечь место контакта обмоток подачей тока повышенной силы приводит к неконтролируемому росту температуры внутри текстолита. Диэлектрик марки FR-4, из которого состоят внутренние слои, теряет структурную целостность при 140–170 °C. Возникает эффект деламинации – расслоения основы, при котором медные дорожки толщиной 35 микрон отрываются от подложки. Внутренние переходные отверстия (виасы) разрываются, что делает восстановление логических цепей невозможным даже в условиях сервисного центра.
Последствия термического воздействия на медь и диэлектрик
| Параметр воздействия | Физическое последствие | Результат для устройства |
|---|---|---|
| Нагрев выше 200 °C | Карбонизация связующей смолы | Появление токопроводящих мостиков в слоях |
| Локальный перегрев дорожки | Диффузия меди в изолятор | Снижение сопротивления изоляции до единиц Ом |
| Механическое давление на горячую плату | Смещение внутренних слоев | Необратимое нарушение геометрии сигнальных линий |
Использование активных флюсов на основе соляной кислоты или необработанной канифоли при выпаивании массивных компонентов провоцирует электрохимическую коррозию под маской. Остатки агрессивных веществ проникают в микротрещины, образовавшиеся от перегрева. Через 2–3 недели эксплуатации после такого вмешательства внутри структуры платы вырастают дендриты – металлические кристаллы. Эти образования вызывают повторные отказы, которые локализуются в толще материала, а не на поверхности. Прозвонка мультиметром в этом случае не дает точной картины, так как паразитное сопротивление меняется в зависимости от влажности воздуха.
Для сохранения работоспособности материнской платы применяйте только нижний подогрев с контролем температуры по термопаре и бесконтактную пайку при 220–235 °C. Если межвитковая проблема подтверждена тестером исправности строчных трансформаторов (HR-тестером) или измерителем добротности, узел заменяется целиком на новый компонент с идентичной индуктивностью и рабочим током. Попытки ручной перемотки ферритовых сердечников без вакуумной пропитки лаком ведут к возникновению акустического резонанса и быстрому разрушению изоляции из-за вибрации витков на частотах свыше 60 кГц.
Специфика восстановления цепей питания в телевизорах Philips с технологией фоновой подсветки Ambilight
При диагностике систем с Ambilight замеряйте выходное напряжение на шине LED-драйвера под нагрузкой, так как фоновая иллюминация потребляет до 30% мощности всего аппарата. В моделях серий PUS и OLED контроллер светодиодов завязан на общую логику стабилизации. Если один сегмент ленты потребляет ток выше 450–600 мА, срабатывает защита, блокирующая запуск центрального процессора. Замена сгоревших диодов требует подбора компонентов с идентичной цветовой температурой и падением напряжения, иначе разбалансировка фаз вызовет повторный уход в защитный режим через 10–15 минут работы.
Для стабилизации вторичных линий используйте осциллограф с полосой пропускания от 50 МГц, чтобы выявить высокочастотные пульсации в обвязке ШИМ-контроллера. Часто причиной нестабильности становятся электролитические конденсаторы с завышенным ESR в цепи фильтрации питания Ambilight. Даже при сохранении емкости, отклонение эквивалентного последовательного сопротивления на 0,2 Ом провоцирует программные сбои Android TV. При монтаже новых элементов наносите теплопроводящий клей под подложку светодиодных линеек. Это снижает рабочую температуру кристаллов на 15–20 градусов, предотвращая деградацию люминофора и локальный перегрев текстолита.
Технические нюансы компонентного сервиса
Проверяйте целостность SMD-резисторов в датчиках тока (current sense), установленных в обвязке мосфетов управления подсветкой. Номиналы этих деталей часто составляют 0,1–0,33 Ом, и при скачках напряжения их параметры уплывают, что воспринимается контроллером как критическая перегрузка. Восстановление дорожек на многослойных платах выполняйте медным эмалированным проводом сечением 0,1 мм с последующей фиксацией ультрафиолетовым лаком. Такая методика сохраняет гибкость шлейфов и исключает возникновение паразитных наводок на видеосигнал. После завершения пайки обязательно обновите микропрограмму через сервисный разъем UART, чтобы сбросить счетчики инцидентов в энергонезависимой памяти EEPROM.
Опасность термического повреждения процессора при пробое вторичных цепей преобразователя DC-DC
При обнаружении признаков деградации полимерных конденсаторов в обвязке DC-DC преобразователя немедленно обесточьте плату и замерьте сопротивление на дросселях питания центрального чипа. Выход из строя верхнего плеча транзисторной сборки (MOSFET) приводит к тому, что входное напряжение 12V или 19V беспрепятственно поступает на низковольтную линию 1.1V–1.8V. Кремниевый кристалл выдерживает такое перенапряжение менее 10 миллисекунд, после чего происходит необратимый пробой p-n переходов. Использование неоригинальных блоков с высоким уровнем пульсаций ускоряет износ затворов полевых транзисторов, превращая стабилизатор в проводник разрушительного тока.
Проверка мультиметром в режиме прозвонки часто показывает значение 0.5–2 Ом на линии CPU, что технически считается нормой для современных многоядерных систем. Однако при тепловом повреждении это значение падает до абсолютного нуля, сигнализируя о превращении процессора в перемычку. Если при подаче тока от лабораторного источника кристалл моментально разогревается до 80-90 градусов без инициализации системы, восстановить его невозможно. Замена такого компонента обойдется в 60-70% стоимости всей материнской платы, так как требует специализированной BGA-станции с соблюдением термопрофиля.
Контроллер ШИМ при получении сигнала обратной связи о перегрузке должен отключать генерацию импульсов, но при физическом спекании стока и истока защитные механизмы не срабатывают. В этот момент через тончайшие проводящие дорожки внутри текстолита проходит ток силой до 40 Ампер. Это вызывает локальное обугливание слоев платы и межслойные дефекты, которые невозможно устранить даже установкой нового чипа. Регулярная очистка системы охлаждения и замена высохшего термоинтерфейса снижают рабочую температуру силовых ключей на 15-20 градусов, предотвращая их тепловой пробой.
Для диагностики используйте осциллограф, чтобы увидеть паразитные выбросы напряжения (спайки), превышающие номинал на 0.5V и более. Появление таких шумов свидетельствует о скором отказе фильтрующих емкостей и риске подачи высокого потенциала на логические блоки. В сервисной практике восстановление цепей после воздействия высокого напряжения часто осложняется тем, что дефект «прошивает» не только основное ядро, но и контроллер памяти, встроенное графическое ядро и хаб. Тщательный осмотр под микроскопом позволяет выявить микротрещины на корпусе микросхем, что подтверждает факт фатального воздействия тока.
Превентивная замена электролитических конденсаторов каждые 3-4 года эксплуатации нивелирует риск внезапного скачка вольтажа. Установка качественных компонентов с низким эквивалентным последовательным сопротивлением (Low ESR) гарантирует стабильность выходных параметров преобразователя. Помните, что попытка принудительного запуска устройства после залития или резкого выключения без предварительной диагностики вторичных цепей – кратчайший путь к утилизации дорогостоящего оборудования.
Почему замена вздувшихся конденсаторов на аналоги с низким ESR критична для стабильности систем Philips
Устанавливайте исключительно компоненты с низким эквивалентным последовательным сопротивлением (Low ESR) при восстановлении импульсных модулей. В устройствах голландского бренда рабочая частота преобразователей часто превышает 100 кГц. Обычные электролитические емкости общего назначения обладают высоким внутренним сопротивлением, что провоцирует их перегрев из-за пульсаций тока. При температуре электролита выше 105°C корпус деформируется, давление газа выдавливает защитный клапан, и устройство перестает включаться или уходит в циклическую перезагрузку.
Параметр ESR напрямую влияет на уровень шумов в цепях процессора и оперативной памяти. Если установить деталь со стандартными характеристиками, амплитуда высокочастотных помех на шине 3.3V или 1.2V возрастет с допустимых 30–50 мВ до 200 мВ и выше. Это вызывает программные сбои, зависания интерфейса Smart TV или искажения звукового тракта. Точный подбор запчасти с импедансом ниже 0.05 Ом гарантирует фильтрацию пульсаций без риска перегрева соседних полупроводников.
Технические параметры выбора запчастей
При подборе ориентируйтесь на температурный режим 105°C и расчетный срок службы от 5000 часов. Дешевые накопители с ресурсом 2000 часов теряют емкость через год эксплуатации из-за плотной компоновки деталей внутри корпуса телевизора или аудиосистемы. Проверяйте фактическое сопротивление новым измерителем перед монтажом. Отклонение ESR в большую сторону даже на 0.1 Ом от номинала даташита производителя означает скрытый дефект или подделку, которая выведет из строя силовой транзистор.
Соблюдение габаритов корпуса критично для охлаждения. Установка конденсатора большего диаметра перекрывает воздушный поток к радиаторам диодных сборок. Это создает локальную зону перегрева, где текстолит темнеет, а дорожки отслаиваются. Выбирайте аналоги, которые точно соответствуют посадочному месту на печатной плате, сохраняя зазор в 2–3 мм между компонентами для конвекции.
Емкость должна совпадать с оригиналом или превышать ее не более чем на 20%. Избыточный номинал увеличивает пусковой ток при включении, что создает повышенную нагрузку на выпрямительный мост и предохранитель. Рабочее напряжение выбирайте равным или на одну ступень выше заводского. Например, вместо 10В допустимо поставить 16В, если позволяют размеры. Это увеличивает запас прочности диэлектрика при скачках в первичной сети.
Качественный монтаж подразумевает полную очистку площадок от вытекшего электролита, который является агрессивной щелочью. Остатки жидкости на плате разъедают медные переходы и создают паразитные утечки тока, имитирующие поломку микроконтроллера. Тщательная промывка изопропиловым спиртом после пайки предотвращает повторное разрушение проводников и восстанавливает заводские параметры энергопотребления системы в режиме ожидания.
