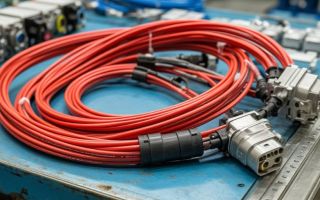

Кабельная сборка редко представляет собой просто набор проводов, соединённых с разъёмами. В готовом изделии важны длина каждой линии, расположение ответвлений, распиновка, тип контактов, способ фиксации, защита от внешних воздействий и соответствие электрической схеме. Поэтому производство таких изделий начинается не с нарезки кабеля, а с изучения исходных данных. В зависимости от проекта ими могут быть конструкторская документация, чертёж, электрическая схема, спецификация или уже готовый образец.
Изготовление по чертежу обычно позволяет сразу получить достаточно подробное представление о конструкции изделия. На документации указываются размеры, расположение элементов, точки соединения и другие требования, необходимые для производства. Для сложных проектов одного чертежа может быть недостаточно: дополнительно используются таблицы соединений, спецификации проводов и разъёмов, требования к маркировке и контролю. Такой комплект позволяет технологу не просто повторить форму сборки, а понять, каким именно должно быть готовое изделие. Современная производственная практика предусматривает анализ сразу нескольких видов конструкторской информации, поскольку физическая конфигурация и электрические соединения должны соответствовать друг другу. Продуманная конструкция кабельной сборки упрощает монтаж жгутов и позволяет сократить время установки оборудования.
Производство по чертежу: от документации к готовой сборке
Первый этап — проверка исходных данных. Специалисты определяют длины проводов и ответвлений, количество цепей, типы разъёмов и контактов, места установки крепёжных элементов. Отдельное внимание уделяется техническим требованиям: допустимым радиусам изгиба, способу защиты, маркировке и особенностям монтажа. После этого подбираются необходимые материалы. Для кабельной сборки могут использоваться провода различного сечения, наконечники, контакты, разъёмы, термоусадочные материалы, защитная оплётка, гофра, крепёжные элементы и другие компоненты. Важно, чтобы комплектующие соответствовали не только электрическим параметрам, но и условиям дальнейшей эксплуатации. Например, для изделия, которое будет работать рядом с источниками тепла или подвергаться постоянной вибрации, требования к материалам будут отличаться от сборки для стационарного оборудования.

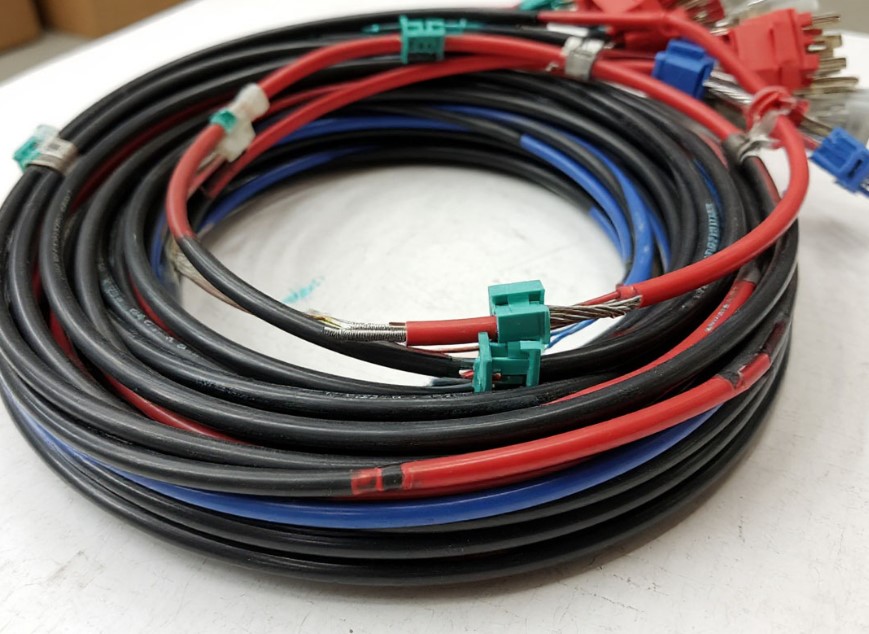

Следующий этап связан с подготовкой проводников. Их нарезают в соответствии с заданными размерами, снимают изоляцию на необходимых участках, устанавливают контакты и наконечники. В зависимости от конструкции соединение выполняется методом обжима или пайки. При серийном выпуске часть операций может автоматизироваться, что позволяет получать повторяемый результат и уменьшать влияние человеческого фактора. После подготовки отдельных проводов их объединяют в жгут, формируют ответвления и устанавливают предусмотренную конструкцией защиту. Для сложных конфигураций используется специальная оснастка. Например, трассу жгута можно воспроизводить на монтажном шаблоне, где фиксируются точки ветвления, положение разъёмов и участки крепления. Такой подход особенно полезен при серийном производстве: каждая следующая сборка получает ту же геометрию, что и предыдущая.
Когда исходным материалом становится образец
Производство по готовому образцу имеет свою специфику. Заказчик может предоставить кабельную сборку, которая уже используется в оборудовании, но при этом не иметь полного комплекта конструкторской документации. В такой ситуации задача производителя заключается не в простом копировании внешнего вида изделия. Необходимо определить его фактическую конструкцию.
Специалисты изучают длину отдельных ветвей, расположение разъёмов, распиновку, сечение и тип проводов, места соединений и способы фиксации. Проверяется, какие контакты установлены в разъёмах и как между собой соединены отдельные цепи. Если предоставлены фотографии, они могут использоваться как дополнительный источник информации, но для точного повторения изделия требуется гораздо больше параметров. Особенно важно определить электрическую часть сборки. Внешне похожие жгуты могут иметь совершенно разную распиновку, а ошибка даже в одной цепи способна привести к неправильной работе оборудования. Поэтому при возможности образец рассматривается одновременно как физическая и электрическая модель будущего изделия.
После анализа исходного экземпляра формируется рабочая документация. В дальнейшем она становится основой для изготовления следующих партий. Это особенно удобно, если кабельные сборки требуются регулярно: вместо повторного изучения каждого экземпляра производитель уже располагает зафиксированной конструкцией.
Чем отличается единичное изделие от серийной партии
Для единичного заказа важнее всего точное соответствие конкретному оборудованию. Производитель может уделить больше времени ручной подготовке, подбору комплектующих и дополнительной проверке. При серийном выпуске на первый план выходит повторяемость. Все изделия одной партии должны иметь одинаковую длину проводов, одинаковую распиновку, положение ветвей и маркировку. Поэтому перед запуском серии нередко изготавливается первый образец. Его сравнивают с документацией или исходным изделием, проверяют геометрию, электрические соединения и качество установки контактов. Если конструкция соответствует требованиям, технология закрепляется для дальнейшего выпуска.
Для серийного производства особенно важна технологическая подготовка. На основании конструкторских данных формируются инструкции по резке, зачистке, маркировке и сборке. Это позволяет разделить процесс на контролируемые операции и сделать результат максимально стабильным.
Контроль качества кабельной сборки
Проверка готового изделия не должна ограничиваться визуальным осмотром. Внешне аккуратный жгут может иметь неправильную распиновку, повреждённую жилу или недостаточно качественный контакт. Поэтому применяются разные виды контроля.
Сначала оценивается соответствие сборки чертежу или образцу: длины, расположение ответвлений, маркировка, установка разъёмов и защитных элементов. Затем проверяется электрическая часть. В зависимости от требований выполняется прозвонка цепей, контроль отсутствия коротких замыканий и другие испытания. Для отдельных проектов может потребоваться проверка электрической прочности изоляции. Отдельное значение имеет качество обжима. Контакт должен быть правильно установлен на проводе, без повреждения жил и изоляции. При серийном изготовлении дополнительно контролируются стабильность технологических параметров и повторяемость соединений. Такой комплексный подход позволяет обнаружить не только очевидные дефекты, но и ошибки, которые проявились бы уже после установки сборки в оборудование.
Что лучше предоставить производителю
Чем подробнее исходные данные, тем проще определить технологию и избежать дополнительных согласований. В идеальном случае заказчик предоставляет сборочный чертёж, электрическую схему, спецификацию проводов и комплектующих, таблицу соединений, требования к маркировке и контролю. Если полного комплекта документов нет, отправной точкой может стать готовый образец.
Для расчёта также важны количество изделий, предполагаемый объём партии и требования к срокам. Для повторяющихся заказов имеет значение информация о будущих поставках: это позволяет заранее подготовить оснастку, материалы и технологический маршрут. При работе с образцом желательно передавать изделие целиком, а не отдельный фрагмент. Это даёт возможность оценить не только электрические соединения, но и особенности укладки, защиту, точки крепления и взаимодействие сборки с оборудованием.
Почему точность начинается ещё до производства
Кабельная сборка является частью более крупной системы, поэтому её качество определяется не только операциями на производственном участке. Ошибка в исходных данных может привести к неверной длине провода, неправильной распиновке или несовместимости компонентов. Исправление такой проблемы после выпуска партии обходится значительно дороже, чем её обнаружение на этапе подготовки.
Именно поэтому изготовление по чертежу или образцу представляет собой полноценный производственный процесс: от анализа исходных данных и подбора материалов до сборки, маркировки и испытаний. Грамотно подготовленная документация помогает получить повторяемый результат, а качественный образец позволяет восстановить конструкцию даже в ситуации, когда первоначальная техническая документация отсутствует. В обоих случаях главная задача остаётся одинаковой — изготовить кабельную сборку, которая точно соответствует требованиям оборудования и готова к установке без дополнительной доработки.
