В эпоху цифровых сетей и высокоскоростного интернета рефлектометр стал настоящим «детективом» для инженеров, раскрывающим тайны скрытых повреждений в кабелях и оптических волокнах. Представьте: километры кабеля проложены под землей или в стенах, и вдруг связь пропадает. Вместо того чтобы копать или разбирать всю инфраструктуру, специалист подключает компактный прибор, и на экране появляется график, указывающий точное место проблемы — будь то обрыв, замыкание или плохая сварка. Эта статья подробно разберет рефлектометры: от их исторических корней до современных применений. Мы рассмотрим принцип работы, ключевые типы, технические характеристики, преимущества и области использования, опираясь на фундаментальные понятия и реальные примеры. Если вы специалист в области связи, энергетики или просто интересуетесь техникой, эта информация поможет понять, почему рефлектометр — это ключ к надежным сетям.
Исторический обзор: От первых радаров к цифровым анализаторам
История рефлектометров уходит корнями в середину XX века, когда технологии радаров, разработанные во время Второй мировой войны, были адаптированы для диагностики кабелей. Первые временные доменные рефлектометры (TDR) появились в 1950-х годах для тестирования коаксиальных кабелей в радиолокации и телекоммуникациях. Они использовали импульсные сигналы для измерения отражений, что позволяло определять дефекты на расстоянии. В 1970-х с развитием оптоволокна возникли оптические рефлектометры (OTDR), pioneered компаниями вроде Bell Labs. К 1980-м OTDR стали стандартным инструментом для волоконно-оптических линий связи (ВОЛС), благодаря прогрессу в лазерных технологиях и фотодетекторах.
Сегодня рефлектометры эволюционировали в цифровые устройства с ИИ для автоматического анализа. Интересный факт: ранние модели были громоздкими и требовали ручной интерпретации графиков, а современные — портативные, с сенсорными экранами и облачным хранением данных. Эта эволюция отражает переход от аналоговых систем к интеллектуальным, где приборы не только измеряют, но и предсказывают потенциальные сбои.
Принцип работы: Как импульс раскрывает секреты кабеля
Рефлектометр функционирует по принципу рефлектометрии во временной области: он генерирует короткий импульс (электрический для TDR или оптический для OTDR) и анализирует отраженный сигнал. Для TDR: импульс распространяется по кабелю, и при встрече с неоднородностью (обрыв, замыкание, муфта) часть энергии отражается обратно. Время задержки позволяет рассчитать расстояние по формуле L = (v * t)/2, где v — скорость распространения сигнала (около 2/3 скорости света для кабелей), t — время.
Для OTDR принцип аналогичен, но основан на оптических явлениях: рэлеевском рассеянии (рассеяние на микронеровностях волокна) и френелевском отражении (от границ с разным показателем преломления). Импульс света (от лазерного диода) вводится в волокно через оптический разветвитель, отражается и фиксируется фотодетектором. Рефлектограмма — график мощности отраженного сигнала vs. расстояние — показывает пики на дефектах. Attenuation рассчитывается как A = -0.5 * (P1 — P2) дБ, учитывая двойной путь света.
Ключевые компоненты: генератор импульсов, детектор, процессор для обработки и дисплей для визуализации. В современных моделях добавлены функции автоматической идентификации событий.
Технические характеристики: Что определяет эффективность

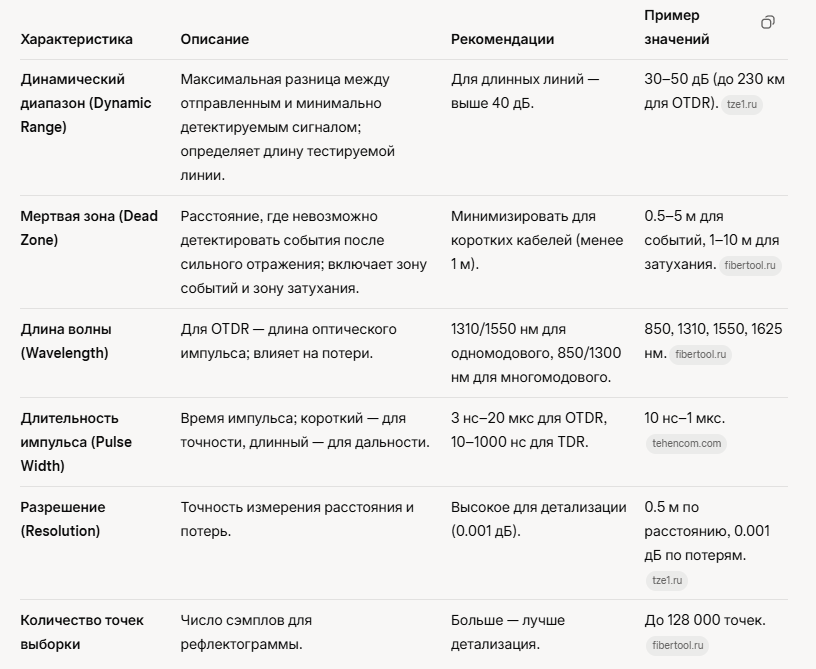

Выбор рефлектометра зависит от параметров. Вот ключевые для OTDR и TDR:
Другие параметры: точность измерений (до 0.5% по расстоянию), память (до 40 000 рефлектограмм), методы (импульсный, вейвлет).
Преимущества: Почему рефлектометры доминируют в диагностике
По сравнению с мультиметрами или визуальным осмотром, рефлектометры предлагают неинвазивный анализ, автоматические измерения и высокую точность. Они детектируют скрытые дефекты, такие как микротрещины в волокне, и поддерживают тестирование активных сетей. Недостатки: высокая цена и необходимость калибровки, но преимущества в скорости (измерения за секунды) перевешивают.
Применения: От энергетики до 5G-сетей
Рефлектометры используются в:
- Телекоммуникациях: Тестирование ВОЛС, поиск повреждений в PON-сетях.
- Энергетике: Диагностика силовых кабелей (обрывы, КЗ) в линиях до 600 Ом.
- Строительстве: Проверка кабелей перед укладкой.
- Промышленности: Анализ коаксиальных линий в ТВ и радарах. Пример: В ремонте сетей OTDR выявляет потери на сварках (0.1–0.5 дБ).
Современные тенденции и перспективы
Сегодня рефлектометры интегрируют ИИ для предиктивной диагностики, поддерживают модульную конструкцию и работают с мобильными ОС. Будущее — в миниатюрных USB-моделях и интеграции с 6G. Можно посмотреть различные модели на сайте https://www.eskomp.ru/catalog/elektroizmeritelnye-pribory/reflektometry/ для ознакомления с актуальными предложениями.
В заключение, рефлектометр — это не просто инструмент, а основа надежности современных сетей, эволюционировавший от простых импульсных устройств к умным системам анализа.
